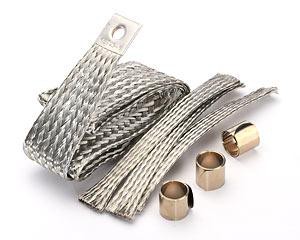

Комплекты заземления для кабелей с медным ленточным экраном КМЛЭ
- Предназначены для монтажа муфт на 3-жильном кабеле с изоляцией из сшитого полиэтилена с медным ленточным экраном
- Состав (варьируется в зависимости от вида и типоразмера муфт):
- провода заземления экранов жил (3-6 шт.)
- провод заземления общий (1 шт.)
- пружины постоянного давления (3-6 шт.)
- Напряжение: 10кВ
- Применяются на кабели с броней и без брони
- Совместимы со стандартной комплектацией муфт завода КВТ
- Не требует дополнительного инструмента для монтажа
Основные характеристики
Наименование | Тип муфты |
Сечение, мм2 |
КМЛЭ №1 | 3ПКВТп-10, 3ПКНТп-10 | 35/50, 70/120 |
КМЛЭ №2 | 3ПКВТп-10, 3ПКНТп-10 | 150/240 |
КМЛЭ №3 | 3ПСТ-10 | 35/50, 70/120 |
КМЛЭ №4 | 3ПСТ-10 | 150/240 |
