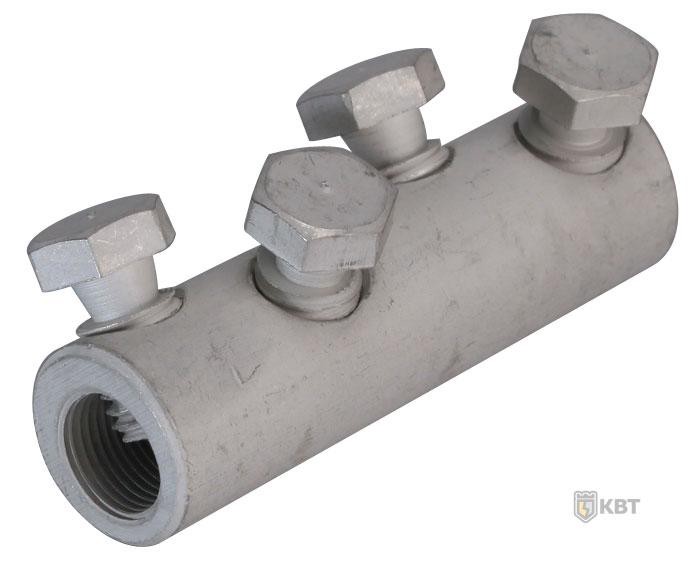

Соединитель болтовой с гальваническим покрытием СБЕ-(Л)
Соединители болтовые с гальваническим покрытием СБЕ-(Л) (КВТ) Евросерия
- Тип: СБЕ-(Л) по ТУ 3449-009-97284872-2006
- Предназначены для соединения однопроволочных и многопроволочных секторных жил. Предполагают соединение любых типов секторных жил для 3-х, 4-х и 5-ти жильных кабелей;
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Конструкция болтов имеет несколько уровней проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Материал корпуса: специальный алюминиевый сплав;
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механиче- ские и электрические свойства контактного соединения.
Основные характеристики
| Наименование | Сечение (мм²) | Размеры(мм) | болтов | ||||
|---|---|---|---|---|---|---|---|
| L | L₂ | d | d₁ | N | |||
| 2СБ-10/ 25(Л) | 10/ 16/ 25 | 40.0 | 18.0 | 13.0 | 8.0 | 8.0 | 2 |
| 4СБЕ-25/ 50(Л) | 25/ 35/ 50 | 66.0 | 31.5 | 19.0 | 11.0 | 12.0 | 4 |
| 4СБЕ-70/ 120(Л) | 70/ 95/ 120 | 90.0 | 43.5 | 27.0 | 17.0 | 17.0 | 4 |
| 4СБЕ-150/ 240(Л) | 150/ 185/ 240 | 110.0 | 53.5 | 37.0 | 25.0 | 19.0 | 4 |
