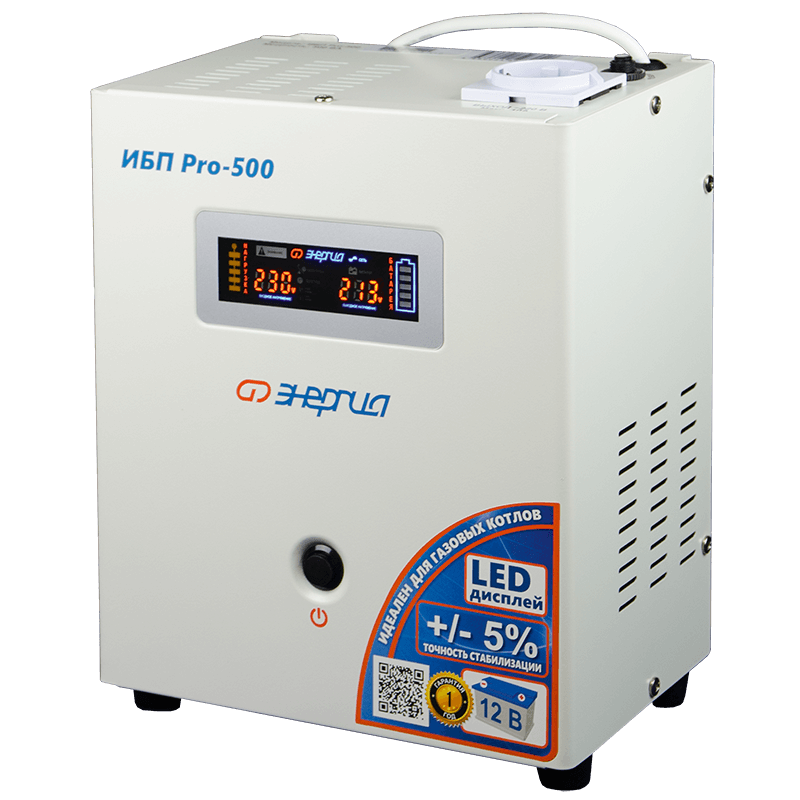

Инвертор (преобразователь напряжения) Энергия ИБП Pro 500
ДОКУМЕНТАЦИЯ НА ИНВЕРТОР (преобразователь напряжения) ИПБ Pro 500
Сертификат соответствия
Соответствие инвертора (преобразователя напряжения) требованиям ГОСТ.
Технический паспорт
Технический паспорт и инструкция по эксплуатации на инвертора (преобразователя напряжения) Энергия ИПБ Pro 500
Энергия ИБП Pro-500 12 V совершенно новый высокоточный преобразователь напряжения от ЭТК Энергия. В режиме стабилизации (от сети) работает с погрешностью не превышающей 5%. Для обеспечения автономной работы необходимо дополнительно приобрести и установить 12 вольтовый аккумулятор (внешнее подключение) емкостью до 200 Ач. Чем больше емкость АКБ, тем дольше будут работать подключенные электроприборы. В инверторном режиме при питании от аккумуляторной батареи обеспечивает форму выходного сигнала в виде чистой синусоиды. Идеально подходит для комплексной защиты (скачки напряжения, отключение электричества) газовых котлов отопления.
В источнике бесперебойного питания «Энергия ИБП Pro 500» реализована функция ЭНЕРГОСБЕРЕЖЕНИЯ. Эта функция оптимизирует расход энергии АКБ. При отсутствии сетевого питания ИБП Pro 500 снабжает потребители за счет энергии аккумулятора, преобразуя постоянное напряжение в переменное. Преобразование происходит даже если нагрузка не подключена, и тогда энергия АКБ расходуется вхолостую. Такой неоправданной потери энергии удастся избежать путем автоматического переключения в режим энергосбережения, когда расход энергии АКБ прекращается, экономя емкость батареи, которая будет использована для питания потребителей в автономном режиме. Это стало возможным благодаря запатентованной программе непрерывного самотестирования, осуществляемой микропроцессором, в инверторном режиме. Тестирование параметров нагрузки происходит каждые 20 секунд, на основании которых программа принимает решение о переходе в режим энергосбережения. Алгоритм следующий: при нагрузке на выходе прибора менее 40Вт происходит переход устройства в «спящий» режим - при котором напряжение на выходе прибора становиться равным нулю. При подключении нагрузки свыше указанных, ИБП переходит в рабочий режим и на выход подается 220В.
|
Производитель |
Энергия |
|
Cтрана производства |
Россия |
|
Гарантия |
12 месяцев |
|
Расчетный срок службы |
10 лет |
|
Тип инвертора |
Line-interactive |
|
Способ установки |
Напольный, Настенный |
|
Форма напряжения |
Чистая синусоида |
|
Число фаз |
Одна |
|
Максимальная мощность (ВА) |
500 |
|
Пик-фактор |
3:1 |
|
Наличие стабилизатора |
Есть, автотрансформатор с релейными ключами |
|
Величина постоянного напряжения (В) |
12 |
|
Количество 12 вольтовых аккумуляторов необходимых для работы |
1 |
|
Функция заряда аккумулятора |
Есть |
|
Ток заряда аккумуляторов (А) |
20 (Автоматически регулируется от 0 до 20А) |
|
Максимальная ёмкость подключаемых аккумуляторов (А/Ч) |
200 |
|
Рабочий диапазон входного напряжения сети (В) |
170-280 |
|
Выходное напряжение при питании от сети (В) |
220 ±5% |
|
Выходное напряжение при питании от батарей (В) |
220 ±1% |
|
Частота выходного напряжения (Гц) |
50 |
|
Порог защиты от перегрузки по мощности (откл 60с) (%) |
≤120 |
|
Порог защиты от перегрузки по мощности в инверторном режиме (откл 30с) (%) |
≤130 |
|
Порог защиты от перегрузки по мощности в инверторном режиме (откл 3с) (%) |
≥300 |
|
Защита от перегрева, больше 120°C |
Отключение |
|
Защита по току |
Автоматический выключатель |
|
Защита от повышенного напряжения, с переходом на работу от аккумулятора (В) |
≥280 |
|
Защита от пониженного напряжения, с переходом на работу от аккумуляторов (В) |
≤170 |
|
Защита от полного разряда батареи |
Есть |
|
Защита от перезаряда батареи |
Есть |
|
Защита от перегрузки и короткого замыкания |
Есть |
|
Время переключения режимов работы |
Не более 6 мс |
|
КПД (%) |
98 |
|
Индикация параметров работы |
Светодиодный дисплей |
|
Способ охлаждения |
Естественная циркуляция воздуха и работа вентилятора |
|
Подключение к сети |
Cетевой кабель с вилкой |
|
Подключение нагрузки к инвертору |
Розетка 220 Вольт |
|
Подключение аккумулятора к инвертору |
Провода с винтовыми клеммами под винт М6 (70 см) |
|
Температура эксплуатации (°C) |
-5...+40 |
|
Температура хранения (°C) |
-15...+45 |
|
Относительная влажность |
≤98% |
|
Габаритные размеры (мм) |
345х325х210 |
|
Вес (кг) |
7,3 |
Особенности Энергия ИБП Pro 500
- Точность стабилизации ±5% (питание от сети), ±1%(инверторный режим);
- Новый цветной, информативный LED дисплей;
- Экономичный холостой ход;
- Усовершенствованный алгоритм интеллектуальной зарядки АКБ;
- Современный универсальный корпус с возможностью настенного крепления;
- Форма выходного сигнала в инверторном режиме –чистая синусоида;
- Защита от перезаряда, глубокого разряда, режим тренировки при сульфатации, короткого замыкания.
Цветной LED дисплей
- Индикаторы работы от сети;
- Индикатор питания от АКБ;
- Индикатор состояния зарядки батареи;
- Индикатор подключенной нагрузки;
- Значения входного и выходного напряжения;
- Индикатор внештатной ситуации.
