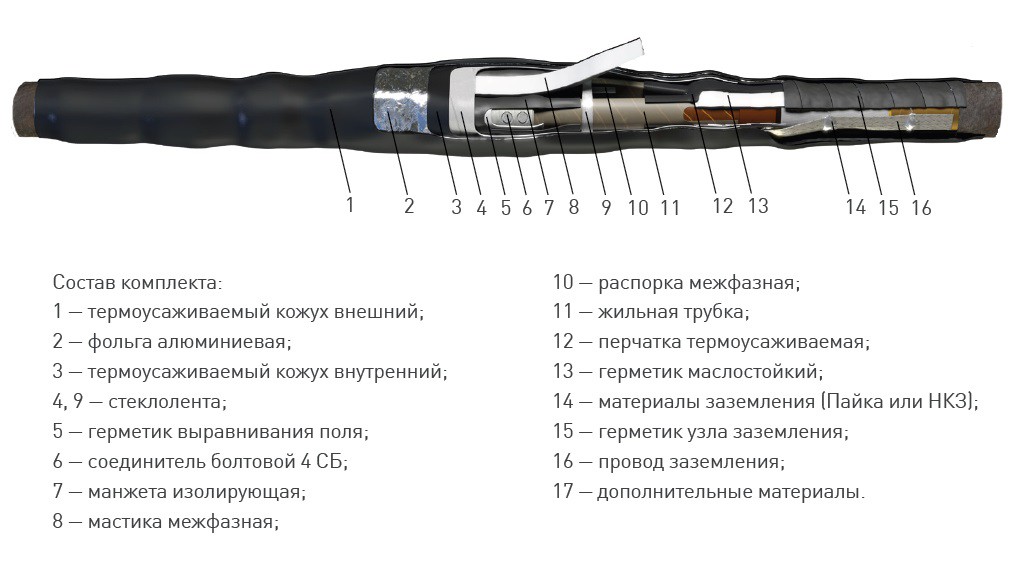

Кабельная соединительная муфта 3 СТП 10

Термоусаживаемая соединительная муфта 3СТп-10 предназначены для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ.

Муфты 3СТп-10 устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.

Термоусаживаемый материал, составляющий основу термоусаживаемой муфты, изготавливается по специальной технологии из термопластов. В результате радиационной обработки материал приобретает новые эксплуатационные и технологические свойства, главное из которых - способность уменьшаться в объеме при нагревании при сохранении изначальной формы.

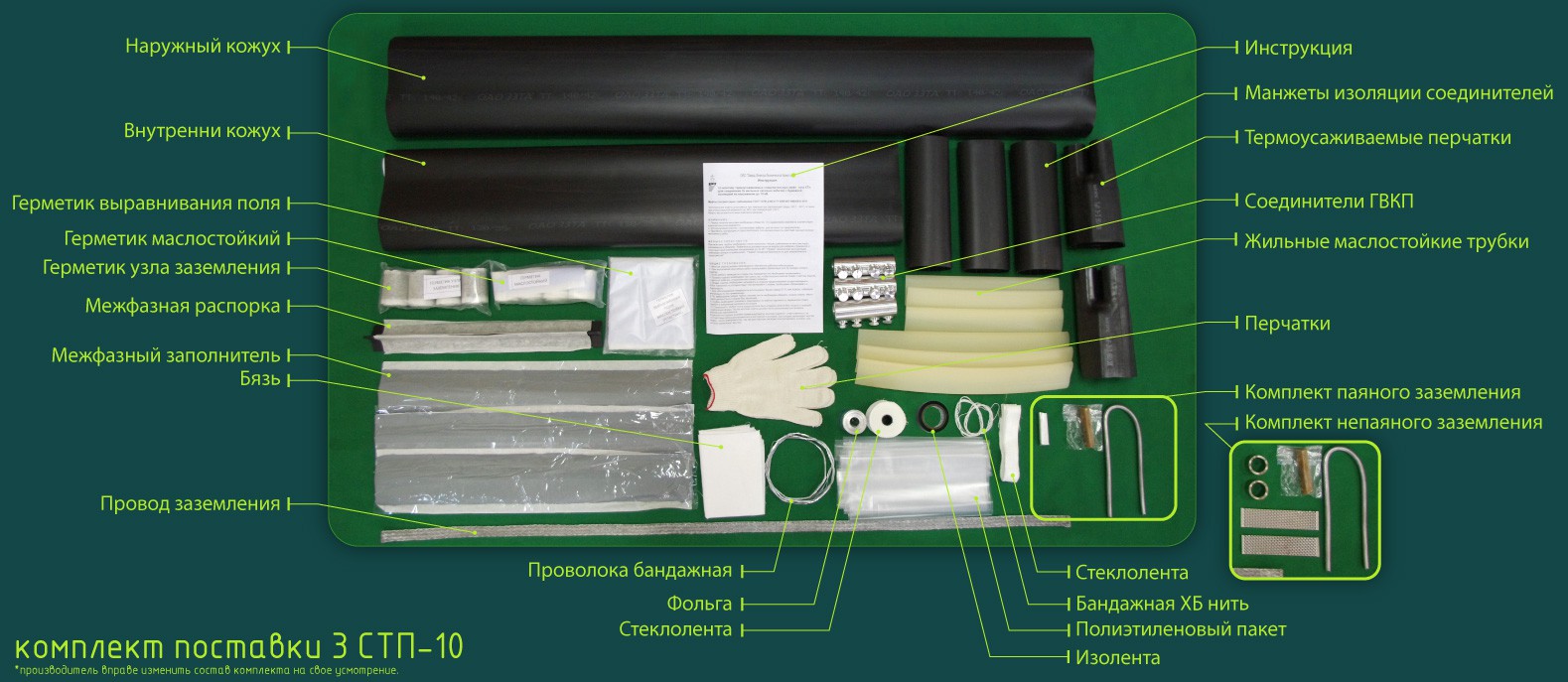

• Для герметизации разделки используется маслостойкий герметик в корешок перчатки.
• Для выравнивания электрического поля соединителя используется герметик выравнивания поля.
• Для герметизации пустот используется межфазный заполнитель.
• Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную жесткость.
• Универсальные болтовые соединители СБ 4 со срывными головками с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения кабеля как с алюминиевыми, так и с медными жилами.
• В термоусаживаемой муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея.

Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C
