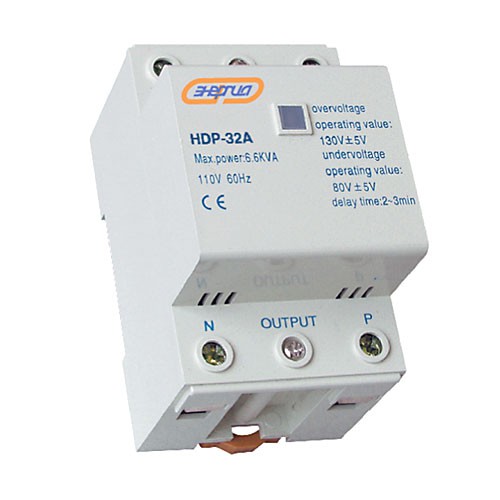

Автоматические устройства контроля напряжения HDP, HLP
Назначение автоматического устройства контроля напряжения серии HDР:
Автоматические устройства контроля напряжения серии HDP и HLP предлогаемые компаний Урал Лайн полностью автоматические. Модель защищает потребителя от недопустимых скачков напряжения в сети. Их основным компонентом является универсальное электронное реле максимального и минимального напряжения предназначено для контроля допустимой величины напряжения.
Установки срабатывания по напряжению и время срабатывания при достижении пороговых значений устанавливаются заводом-изготовителем на уровне: Umin 165-1758; Umax 260-2708; и срабатывания от 1 до 6 сек. При включении в сеть нагрузка включается с задержкой времени, равной времени повторного включения — 2-3 минуты (заводская установка). Реле имеет двухцветную световую индикацию наличия напряжения на входе. Светодиод горит зеленым цветом - допустимое напряжение на входе. При выходе параметров напряжения за допустимые рамки происходит срабатывание реле, отключается нагрузка и светодиод переключается на красный цвет.
Модель HLP оснащена дополнительными световыми индикаторами: повышенного напряжения, пониженного напряжения, нормального режима, а также индикатором времени задержки.
|
Модель
|
HDP20
|
HLP20
|
HDP32
|
HLP32
|
HDP40
|
HLP40
|
|
Номинальное напряжение, В
|
220
|
|||||
|
Частота питающей сети, Гц
|
50(60)
|
|||||
|
Максимальный рабочий ток, А
|
20
|
32
|
40
|
|||
|
Максимальная мощность, кВа
|
4,4; 6,6; 8,8 |
|||||
|
Диапазон mах отключаемого напряжения, В
|
260-270
|
|||||
|
Диапазон miп отключаемого напряжения, B
|
165-175
|
|||||
|
Время повторного включения, мин.
|
2-3
|
|||||
|
Время срабатывания, сек.
|
1, 6
|
|||||
|
Степень защиты, IP
|
20
|
|||||
|
Диапазон рабочих температур, °С
|
от -20 до +60 |
|||||
| Наименование | ||
 |
Aвт. устр-во контроля напряжения HDP 20A Aвт. устр-во контроля напряжения HDP 25A Aвт. устр-во контроля напряжения HDP 32A Авт. устр-во контроля напряжения HDP 32А Авт. устр-во контроля напряжения HDP 40А |
Е0311-0001 Е0311-0002 Е0311-0003 Е0311-0007 Е0311-0008 |
 |
Авт. уст-ва контроля напряжения HLP 20А Авт. уст-ва контроля напряжения HLP 32А Авт. уст-ва контроля напряжения HLP 40А |
Е0311-0004 Е0311-0005 Е0311-0006 |
