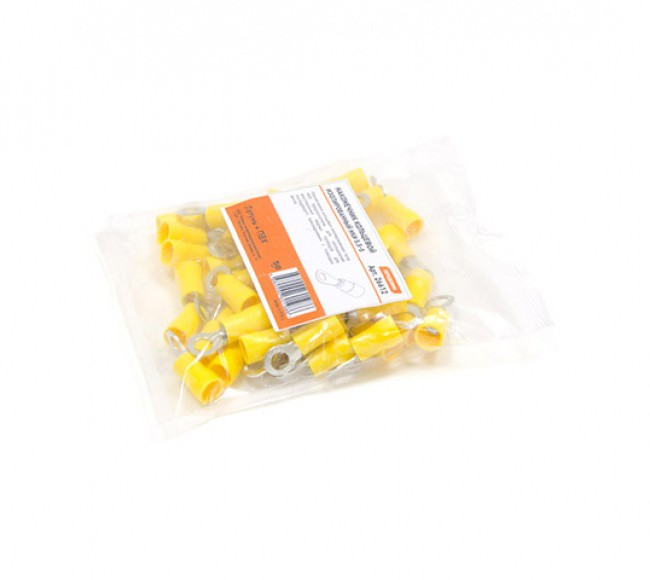

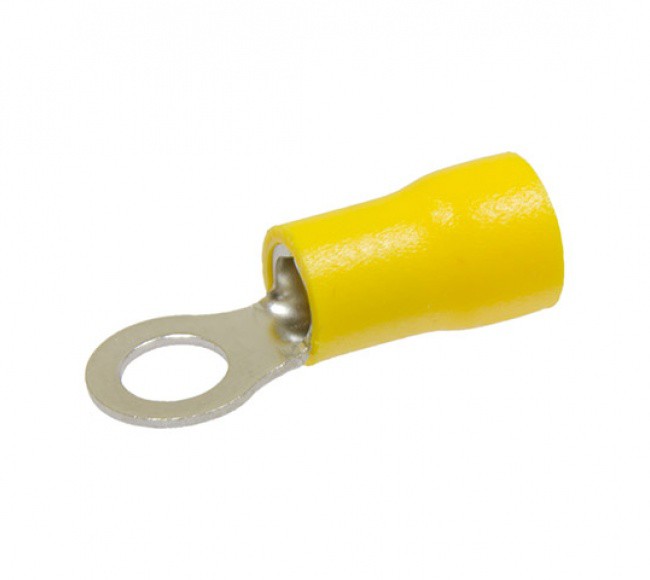

ИЗОЛИРОВАННЫЙ КОЛЬЦЕВОЙ НАКОНЕЧНИК НКИ 5.5-5 (арт.26612)
Наконечник НКИ 5.5-5 предназначен для оконцевания многожильных проводов сечением 4-5,5 мм² и дальнейшего присоединения с помощью болта М5.
- Опрессовка происходит поверх изолирующей манжеты;
- Рекомендуются к применению в соединениях подверженных движениями и вибрации
- Материал изоляции: поливинилхлорид (ПВХ);
- Материал коннектора: медь марки М2;
- Покрытие коннектора: электролитическое лужение;
- Диапазон рабочих температур: от -10 до +70 °C;
| Наименование | Артикул | Диапазон сечений (мм2) | Размер болта | D (мм) | B (мм) | L (мм) | P (мм) | S (мм) | d (мм) | d1 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| Наконечник НКИ 1.25-3 | 26601 | 0,5-1,25 | М3 | 3,2 | 5,6 | 17,5 | 10 | 0,75 | 4 | 1,7 |
| Наконечник НКИ 1.25-4 | 26602 | 0,5-1,25 | М4 | 4,3 | 6,6 | 19,4 | 10 | 0,75 | 4 | 1,7 |
| Наконечник НКИ 1.25-5 | 26603 | 0,5-1,25 | М5 | 5,3 | 8 | 20,8 | 10 | 0,75 | 4 | 1,7 |
| Наконечник НКИ 1.25-6 | 26604 | 0,5-1,25 | М6 | 6,4 | 11,6 | 26,8 | 10 | 0,75 | 4 | 1,7 |
| Наконечник НКИ 1.5-8 | 26305 | 0,5-1,5 | М8 | 8,4 | 11,6 | 26,8 | 10 | 0,75 | 4 | 1,7 |
| Наконечник НКИ 2-3 | 26606 | 1,5-2 | М3 | 3,2 | 5,6 | 17,5 | 10 | 0,8 | 4,5 | 2,3 |
| Наконечник НКИ 2-4 | 26607 | 1,5-2 | М4 | 4,3 | 6,6 | 19,4 | 10 | 0,8 | 4,5 | 2,3 |
| Наконечник НКИ 2-5 | 26608 | 1,5-2 | М5 | 5,3 | 8,5 | 21,8 | 10 | 0,8 | 4,5 | 2,3 |
| Наконечник НКИ 2-6 | 26609 | 1,5-2 | М6 | 6,4 | 11,6 | 26,8 | 10 | 0,8 | 4,5 | 2,3 |
| Наконечник НКИ 2.5-8 | 26310 | 1,5-2,5 | М8 | 8,4 | 12 | 26,8 | 10 | 0,8 | 4,5 | 2,3 |
| Наконечник НКИ 5.5-4 | 26611 | 4,0 - 5,5 | М4 | 4,3 | 9,5 | 26,8 | 13 | 1 | 6,3 | 3,4 |
| Наконечник НКИ 5.5-5 | 26612 | 4,0 - 5,5 | М5 | 5,3 | 9,5 | 26,8 | 13 | 1 | 6,3 | 3,4 |
| Наконечник НКИ 5.5-6 | 26613 | 4,0 - 5,5 | М6 | 6,4 | 12 | 29,5 | 13 | 1 | 6,3 | 3,4 |
| Наконечник НКИ 5.5-8 | 26614 | 4,0 - 5,5 | М8 | 8,4 | 15 | 34 | 13 | 1 | 6,3 | 3,4 |
| Наконечник НКИ 6.0-10 | 26315 | 4,0 - 6,0 | М10 | 10,5 | 15 | 34 | 13 | 1 | 6,3 | 3,4 |
