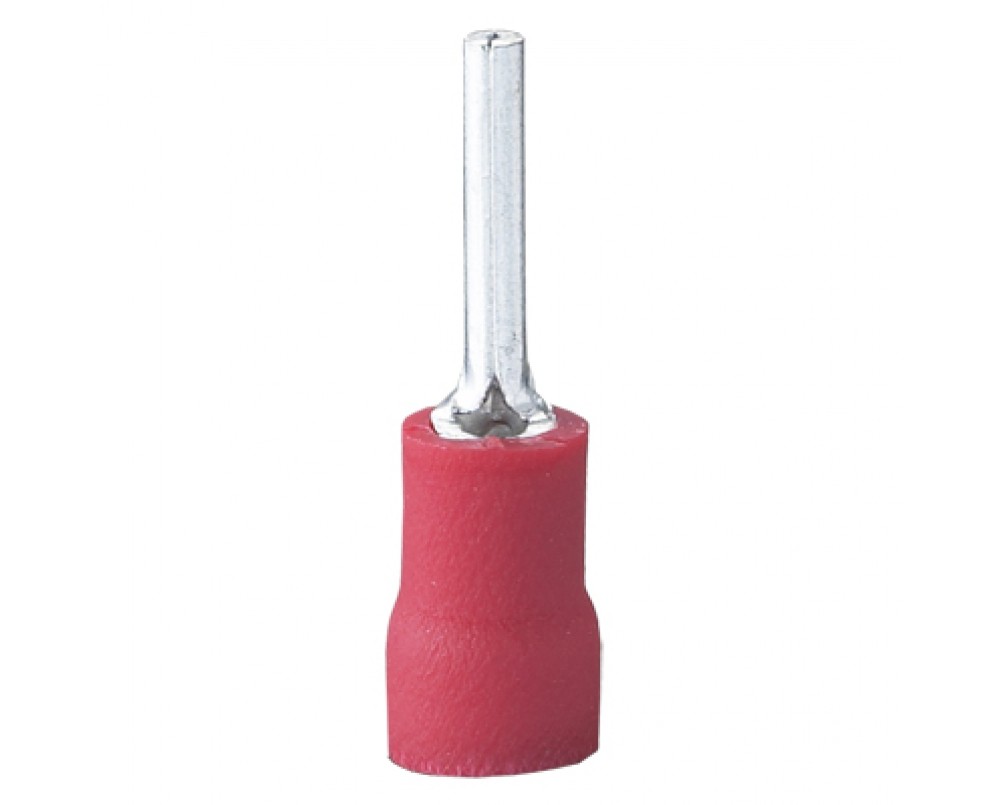

Наконечник штыревой круглый изолированный НШКИ
Наконечники штыревые круглые НШКИ предназначены для оконцевания медных проводов для последующего под-ключения к различным контактным клеммам. Наконечники рассчитаны на максимальное напряжение 600В. Имеют защитное гальваническое покрытие, препятствующее возникновению коррозии, что позволяет их использовать в условиях повышенной влажности.
Основные характеристики
- наконечники соответствуют ТУ 3424-001-59861269-2004;
- материал коннектора: медь марки М1;
- материал изоляции: поливинилхлорид (ПВХ);
- покрытие коннектора: электролитическое лужение (О-Ви);
- температурный диапазон: от -10°С до +75°С.
- опрессовка проводника поверх изолирующей манжеты.
| Сечение, мм2 | Наименование | L, мм |
L1, мм |
L2, мм |
P, мм |
d1, мм |
H, мм |
D, мм |
| 0,25-1,5 | НШКИ 1,5-12 | 21,8 | 4 | 10,0 | 10,0 | 1,7 | 1,9 | 2,0 |
| 1,5-2,5 | НШКИ 2,5-12 | 21,8 | 4 | 10,0 | 10,0 | 2,3 | 2,0 | 1,8 |
| 4,0-6,0 | НШКИ 6,0-12 | 27,0 | 5 | 10,0 | 13,0 | 3,4 | 3,0 | 2,9 |
