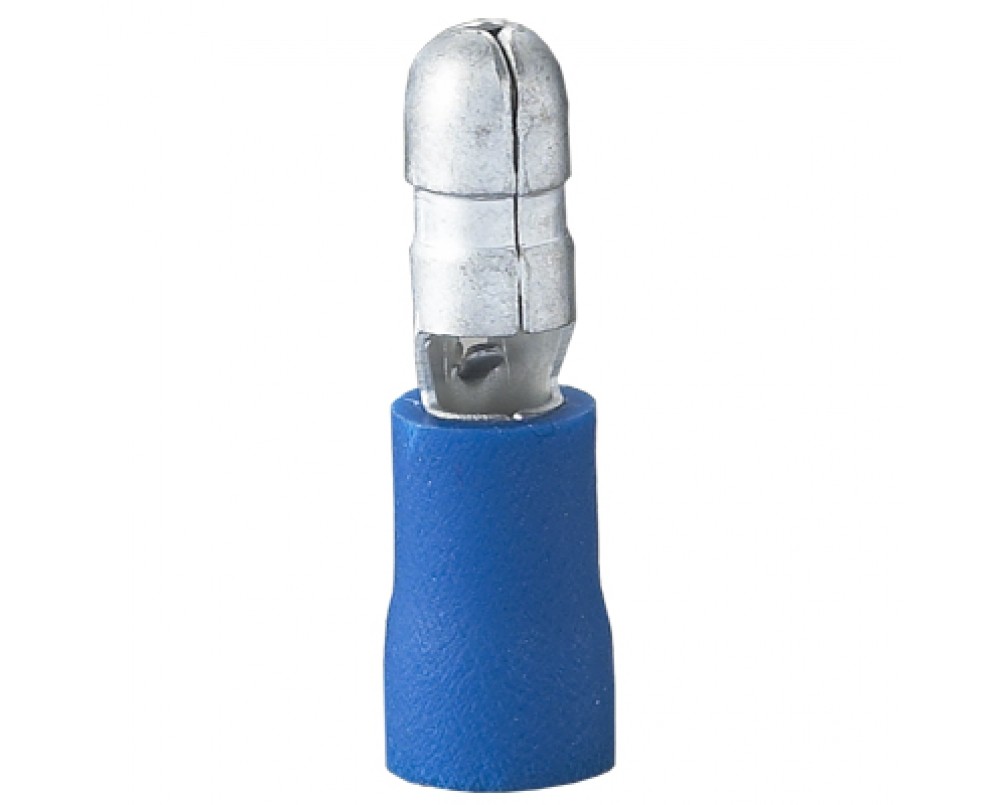

Разъём штекерный изолированный (папа) РшИп
Разъём РШИ-П предназначены для оконцевания многожильных медных проводов, для формирования быстроразъемных соединений. При совместном использовании с разъемом РШИ-М образует быстроразъемное контактное соединение, которое позволяет оперативно проводить включение/отключение электрической цепи. Разъемы рассчитаны на максимальное напряжение 600В. Имеют защитное гальваническое покрытие, препятствующее возникновению коррозии, что позволяет их использовать в условиях повышенной влажности.
Основные характеристики
- соответствуют ТУ 3424-001-59861269-2004;
- материал коннектора: латунь марки Л63;
- материал изоляции: поливинилхлорид (ПВХ);
- покрытие коннектора: электролитическое лужение (О-Ви);
- температурный диапазон: от -10°С до +75°С.
- опрессовка проводника поверх изолирующей манжеты.
| Сечение, мм2 | Наименование | D, мм |
L, мм |
L1, мм |
P, мм |
d1, мм |
| 0,25-1,5 | РШИ-П 1,5-4 | 4,0 | 21,0 | 5,2 | 10,0 | 1,7 |
| 1,5-2,5 | РШИ-П 2,5-4 | 4,0 | 21,0 | 5,2 | 10,0 | 2,3 |
| 4,0-6,0 | РШИ-П 6,0-4 | 5,0 | 24,0 | 5,2 | 13,0 | 3,4 |
