Коробка соединительная КСМР-10 У2 IP54 ЗЭТАРУС

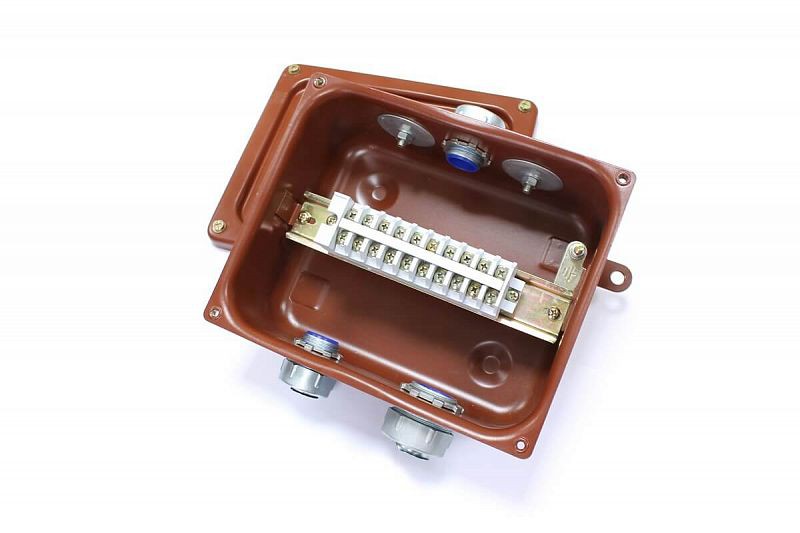

Коробка клеммная для трубной электропроводки КСМР-10 предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлорукавах. Ввод металлорукава в коробку производится с помощью вводных муфт РКн:
- Муфта вводная РКн-20 (2 шт.) для металлорукава МРПИ 20 / МПРИнг 20
- Муфта вводная РКн-25 (1 шт.) для металлорукава МРПИ 25 / МПРИнг 25
- Заглушка металическая Ø25 (3шт)
- Заглушка металическая Ø32 (1шт)

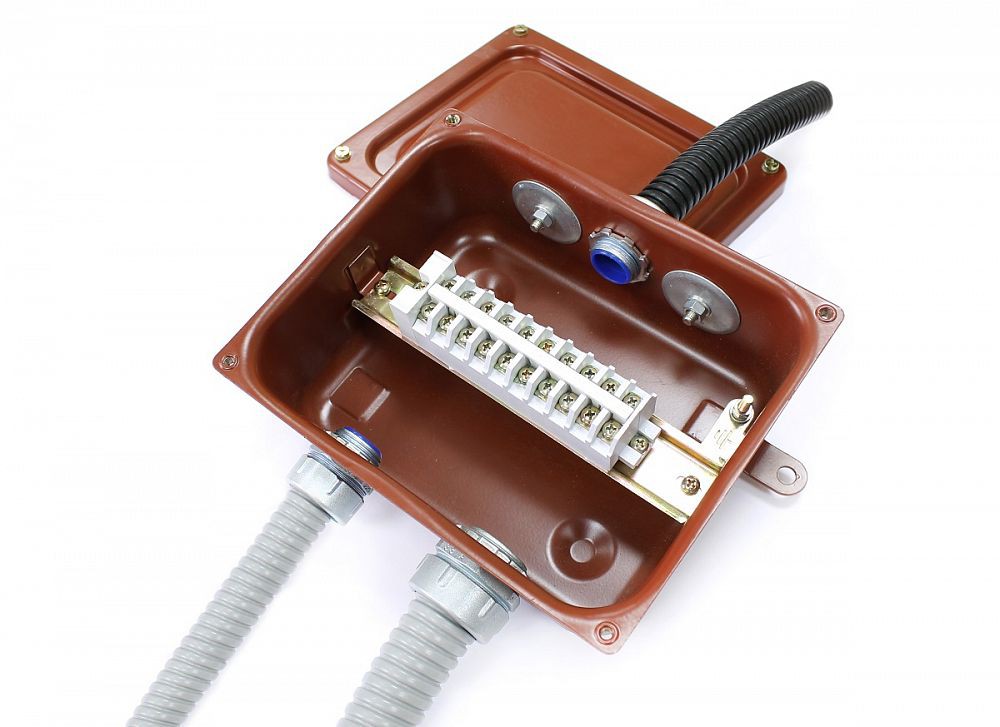

Применение муфт вводных РКн обеспечивает прямое соединение металлорукава с коробкой, а главное создаёт надёжный электрический контакт между металлорукаваом и коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок
На корпусе клеммной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки.
Технические характеристики КСМР-10- Климатическое исполнение: У2 по ГОСТ 15150-69.
- Напряжение сети переменного тока частотой 50гЦ: до 660В.
- Напряжение сети постоянного тока: до 440В.
- Номинальный ток: 25А
- Количество зажимов: 10
- Степень защиты: IP54
- Сечение жил до: 4мм2
- Температура эксплуатации: от -40 до +60?C.
- Материал корпуса: оцинкованная сталь с грунтовым покрытием.
- Масса: 1,8кг
1 – отверстие Ø27
2 – отверстие Ø34
| Артикул | Тип изделия | Тип вводов | Параметры вводов | Заглушка | Количество зажимов | |
|---|---|---|---|---|---|---|
| 5 | 6 | |||||
| zeta30374 | КСМР-10 | РКн | Муфта вводная МВ-М(РКн)-20 (2 шт.) | Муфта вводная МВ-М(РКн)-25 (1 шт.) | Заглушка метал. Ø25 (3шт) + Ø32 (1шт) | 10 |
