Термоусадочные трубки для изоляции шин до 35 кВ
Термоусадочные трубки для изоляции шин напряжением до 35 кВ

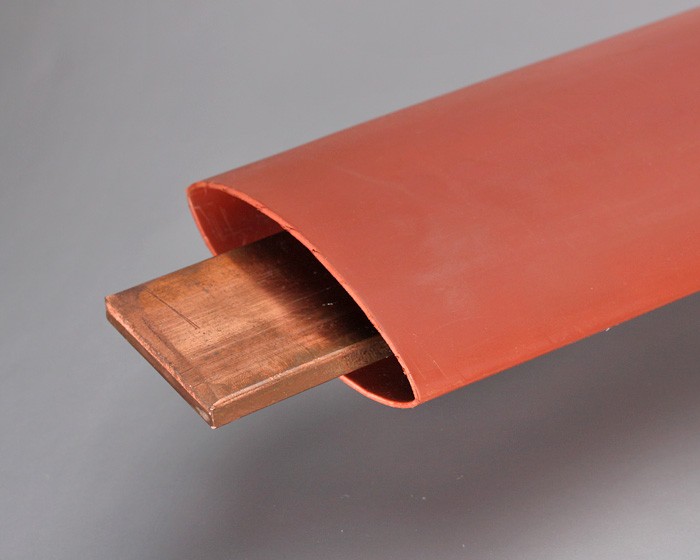

ТТШ-35 (КВТ)
- Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
- Коэффициент усадки: 2.5:1
- Рабочее напряжение: 35 кВ
- Материал: полиолефин
- Аналоги: BBIT (Raychem); BBI (3M)
- Устойчивы к явлению трекинга и ультрафиолетовому излучению
- Высокая электрическая прочность
- Цвет: кирпично-красный
- Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
- Защищают электротехнические шины от химической коррозии
- Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
- Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них
| Относительное удлинение при разрыве | не менее 400% |
| Температура усадки | 120 °C |
| Температура эксплуатации | от -55 °C до +125 °C |
| Прочность на растяжение | не менее 15 МПа |
| Электрическая прочность | не менее 25 кВ/мм |
| Рабочее напряжение | до 35кВ |
| Удельное объемное электрическое сопротивление | 1014 Ом/см |
Величина зазоров между шинами и корпусом щитового устройства
| Номинальное напряжение (кВ) | Шины с воздушным промежутком | ТТШ-10 | ТТШ-35 | |||
|---|---|---|---|---|---|---|
| Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | |
| Круглые шины | ||||||
| 10 | 130 | 120 | 55 | 65 | 30 | 40 |
| 20 | 200 | 180 | 95 | 95 | 60 | 90 |
| 35 | 320 | 290 | 150 | 150 | 100 | 160 |
| Прямоугольные шины | ||||||
| 10 | 130 | 120 | 65 | 75 | 35 | 45 |
| 20 | 200 | 180 | 115 | 150 | 70 | 100 |
| 35 | 320 | 290 | 200 | 285 | 140 | 190 |
