Термоусадочные трубки для изоляции шин напряжением до 10 кВ ТТШ-10

Остаток: Под заказ

Заказать

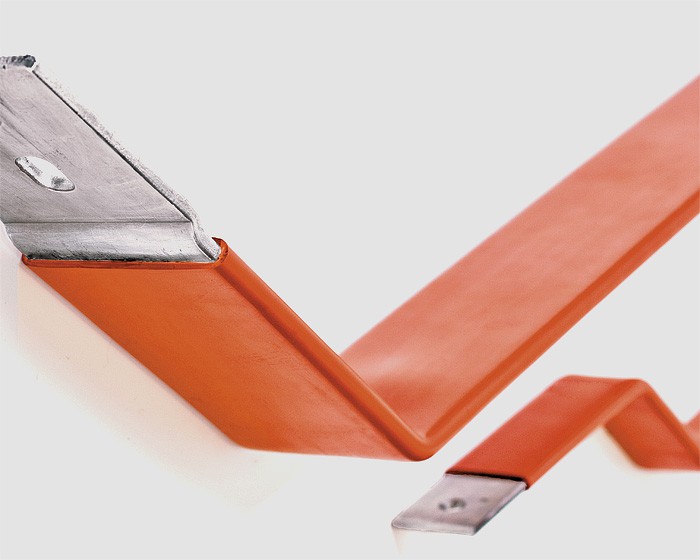

Термоусадочные трубки для изоляции шин напряжением до 10 кВ

Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
Коэффициент усадки: 2.5:1
Рабочее напряжение: 10 кВ
Материал: полиолефин
Аналоги: BРTM (Raychem); BBI (3M)
Устойчивы к явлению трекинга и ультрафиолетовому излучению
Высокая электрическая прочность
Цвет: кирпично-красный
Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
Защищают электротехнические шины от химической коррозии
Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них

Относительное удлинение при разрыве	не менее 400%
Температура усадки	120 °С
Температура эксплуатации	от -55 °С до +125 °С
Прочность на растяжение	не менее 15 МПа
Электрическая прочность	не менее 25 кВ/мм
Рабочее напряжение	до 10 кВ
Удельное объемное электрическое сопротивление	10¹⁴Ом/см

Номинальное напряжение (кВ)	Шины с воздушным промежутком		ТТШ-10		ТТШ-35
Номинальное напряжение (кВ)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)
Круглые шины
10	130	120	55	65	30	40
20	200	180	95	95	60	90
35	320	290	150	150	100	160
Прямоугольные шины
10	130	120	65	75	35	45
20	200	180	115	150	70	100
35	320	290	200	285	140	190
