КТИ - Комплекты термоусаживаемых изоляторов

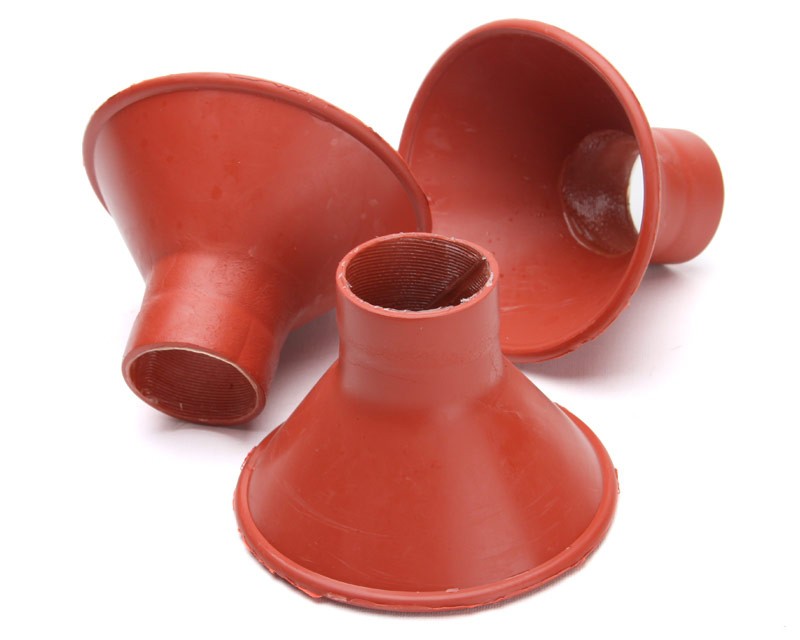

Комплекты термоусаживаемых изоляторов КТИ
ТУ 2291-044-97284872-2011
- Предназначены для увеличения длины пути утечки и обеспечения гарантированно сухих зон на поверхности концевых муфт при наружной установке
- Комплекты позволяют модифицировать муфты внутренней установки на муфты наружной установки
- Состав комплекта:
- 3 термоусаживаемых антитрекинговых изолятора
- Для концевых муфт на трехжильные кабели с бумажной маслопропитанной и пластмассовой изоляцией и одножильные кабели из сшитого полиэтилена на напряжение до 35 кВ
- Форма и размеры изоляторов обеспечивают гарантированно сухие зоны изоляции на поверхности концевых муфт, препятствующие возникновению трекинга
- Применение системы жильных изоляторов в концевых муфтах наружной установки существенно увеличивает длину пути токов утечки
- Выполнены из специального антитрекингового материала, стойкого к погодно-климатическим условиям, старению и ультрафиолетовому излучению
- На внутреннюю поверхность термоусаживаемой горловины нанесен слой термоплавкого клея, обеспечивающего прочность конструкции после усадки
Основные характеристики
| Наименование | Размеры (мм) | Кол-во изоляторов в комплекте | Тип муфты | ||||
|---|---|---|---|---|---|---|---|
| d (до усадки) | d (после усадки) | h | H | D | |||
| КТИ-№1 | 35.0 | 14.5 | 20.0 | 70.0 | 100.0 | 3 |
3КВТп-10-25/50, 3КВТп-10-70/120, 3КВТп-10-150/240, 3КВТп-10-25/50(Б), 3КВТп-10-70/120(Б), 3КВТп-10-150/240(Б), 3КНТп-10-25/50, 3КНТп-10-70/120, 3КНТп-10-150/240, 3КНТп-10-25/50(Б), 3КНТп-10-70/120(Б), 3КНТп-10-150/240(Б), 3ПКВТп-10-35/50, 3ПКВТп-10-70/120, 3ПКВТп-10-35/50(Б), 3ПКВТп-10-70/120(Б), 3ПКНТп-10-35/50, 3ПКНТп-10-70/120, 3ПКНТп-10-35/50(Б), 3ПКНТп-10-70/120(Б), 1ПКВТ-10-70/120, 1ПКВТ-10-70/120(Б), 1ПКНТ-10-70/120, 1ПКНТ-10-70/120(Б) |
| КТИ-№2 | 45.0 | 22.5 | 20.0 | 70.0 | 110.0 | 3 | 3ПКВТп-10-150/240; 3ПКНТп-10-150/240; 1ПКВТ-10-150/240; 1ПКНТ-10-150/240 (для комплекта из 3 муфт); 1ПКВТ-10-300/400; 1ПКНТ-10-300/400 (для комплекта из 3 муфт) |
| КТИ-№3 | 60.0 | 25.5 | 35.0 | 55.0 | 130.0 | 3 | 1ПКВТ-10-500/630; 1ПКНТ-10-500/630 (для комплекта из 3 муфт) |
