Автоматические выключатели NF "Энергия" 20А - 250А

Автоматический выключатель 20А (NF 50-CS3P20A)

Автоматический выключатель 30А (NF 50-CS3P30A)

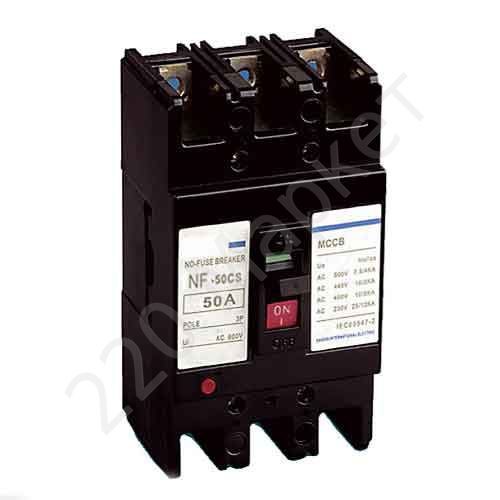

Автоматический выключатель 50А (NF 50-CS3P50A)

Автоматический выключатель 60А (NF100-CS3P60A)

Автоматический выключатель 75А (NF100-CS3P75A)

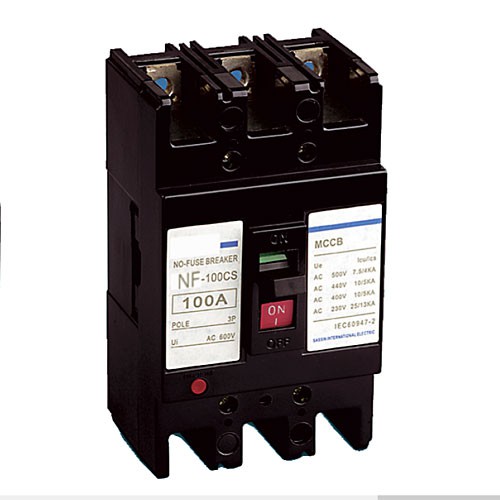

Автоматический выключатель 100А (NF100-CS3P100A)

Автоматический выключатель 125А (NF250-CS3P125A)

Автоматический выключатель 150А (NF250-CS3P150A)

Автоматический выключатель 175А (NF250-CS3P175A)

Автоматический выключатель 200А (NF250-CS3P200A)

Автоматический выключатель 250А (NF250-CS3P250A)

Назначение автоматического выключателя серии NF от тм ЭНЕРГИЯ :

Автоматические выключатели серии NF предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей и рассчитан для эксплуатации в электроустановках с номинальным рабочим напряжением до 600В (50/60Гц) и на номинальные токи от 3 до 250А.

Принцип действия:

Устройство управления выключателя построено по принципу переламывающегося рычага и снабжено мощной возвратной пружиной. При взведении рукоятки механизма управления, приводится в движение изолирующая ось, на которой смонтированы подпружиненные подвижные силовые контакты. В результате ось поворачивается в боковых направляющих, осуществляя контакт между подвижными и неподвижными силовыми контактами, а также обеспечивает необходимые провалы для выравнивания и увеличения давления на подвижные контакты.

Усилие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним упором в выступ поворотного элемента «сброса» механизма управления. «Сброс» механизма управления осуществляется посредством специальной линейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты.

Подсоединение проводов или шин осуществляется посредством болтов, входящих в комплект поставки.

Внимание! При установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вперед на расстояние 30-50 мм продуктов горения дуги в случае срабатывания защиты от короткого замыкания.

Все автоматические выключатели NF снабжены двумя типами защиты: тепловой - для защиты от длительных токовых перегрузок, выполненной на базе биметаллической пластины и электромагнитной - для защиты от токов короткого замыкания, выполненной на базе соленоида. Токовый расцепитель содержит контакты из серебросодержащего сплава. Система дугогашения выключателей (до 225 А) состоит из дугогасящих решеток, а от 250 А и выше применены дополнительные распылители дуги в виде пластин с перфорацией.

Автоматические выключатели NF имеют надёжную конструкцию, занимает небольшой объём и обладает хорошим эксплуатационным качеством.

Они также могут использоваться в качестве рубильника.

Автоматические выключатели NF могут использоваться при температуре окружающей среды от -25 до +40°С. Автоматы, оснащены термомагнитным расцепителем от сверхтока, имеют тепловой элемент с уставкой, соответствующей +40°С. Для температур выше и ниже +40°С порог срабатывания уменьшается (увеличивается) из-за температурно-зависимого поведения биметаллического элемента в самом расцепителе.

Технические характеристики:
