Наконечники 2НБ
- Не требуется применения сложного и дорогостоящего инструмента.
- Меньше времени по сравнению с монтажом методом опрессовки/пайки.
- Не требует высокой квалификации электромонтажника.
- Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.
- Надежное соединение за счет использования двух болтов.

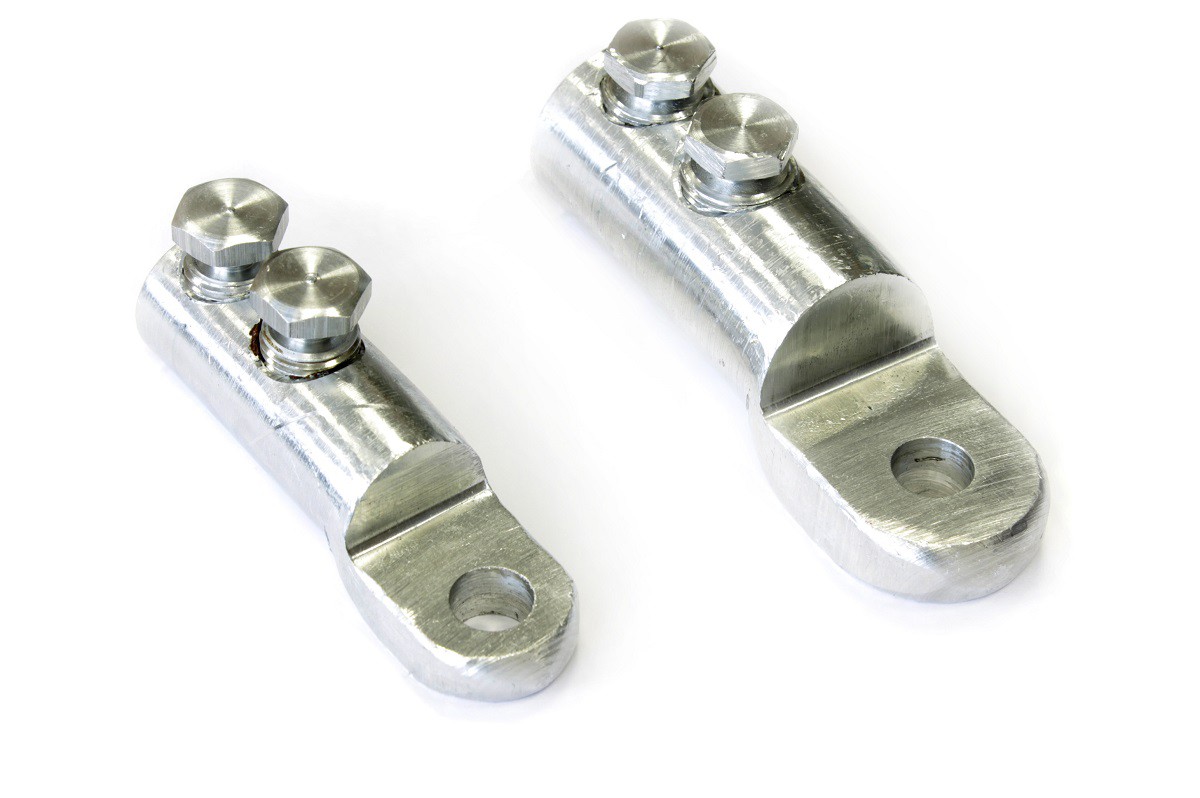

Наконечники двухболтовые кабельные 2-НБ предназначены для оконцевания алюминиевых и медных жил проводов и кабелей. Закрепление наконечника на жилах проводов и кабелей осуществляется методом завинчивания алюминиевых болтов со специальными срывными головками, которые скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Для увеличения долговечности контакта на контактные поверхности болтов нанесена токопроводящая смазка.
Технические характеристики
| Сечение жил | от 25 мм до 240 мм2 |
|---|---|
| Напряжение | до10кВ |
| Климатическое исполнение | УХЛ3 |
| Изготавливается по | ТУ 3449-014-99856433-2013 |
| Материал наконечника | алюминиевый сплав Д16Т |
| Материал болта | алюминиевый сплав |
| Код ОКП | 3449 |
Размеры
| Артикул | Тип | Сечение | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | L | J | D | P | B | ||||
| zeta10514 | Наконечник 2-НБ-1 | 25-50 | М12х1 | 19 | 73 | 33,5 | 10.5 | 21 | 14 | 0.041 |
| zeta10515 | Наконечник 2-НБ-2 | 70-120 | М18х1 | 26.5 | 97 | 43,5 | 13 | 25 | 17 | 0.090 |
| zeta10516 | Наконечник 2-НБ-3 | 150-240 | М26х1 | 35.5 | 116 | 53 | 13 | 32 | 17 | 0.178 |
