Трехфазный электронный стабилизатор ЭНЕРГИЯ Classic 45000
ДОКУМЕНТАЦИЯ НА СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ЭНЕРГИЯ CLASSIC
Соответствие стабилизатора напряжения Энергия Classic требованиям ГОСТ.
Технический паспорт и инструкция по эксплуатации на стабилизатор напряжения Энергия Classic

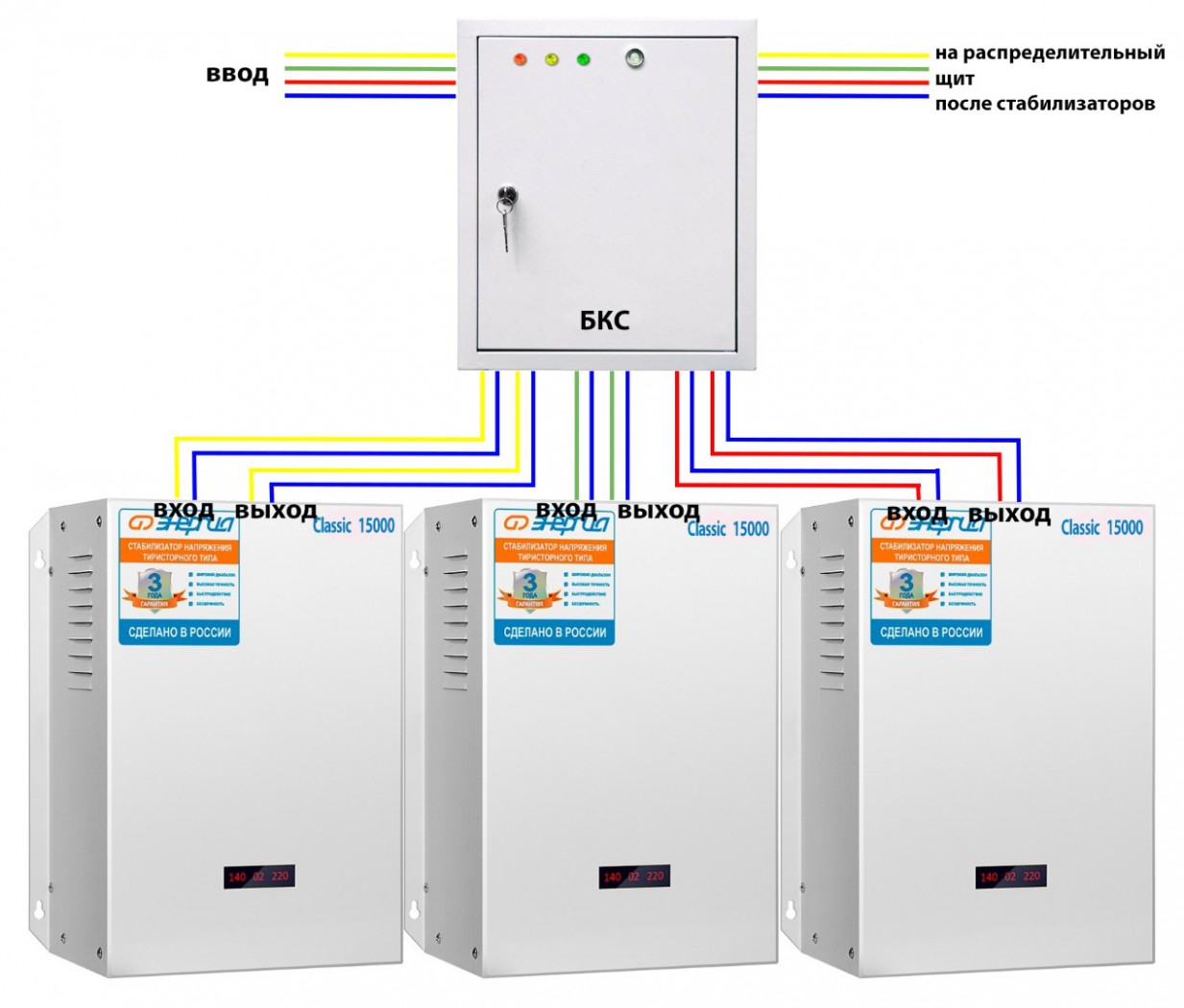

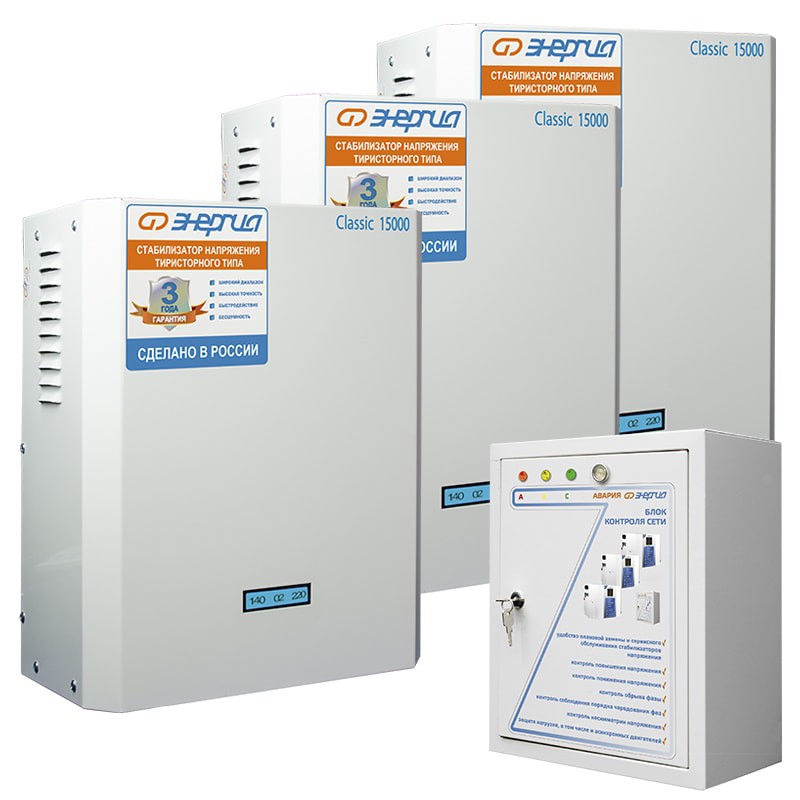

Энергия Classic 45000 применяется в сетях 380В для защиты электроприборов от скачков и перепадов напряжения. Сфера применения – частные дома, дачи, пром производства. Стабилизатор представляет собой 3 однофазных блока, каждый по 15 кВА, в сумме дающие мощность в 45 кВА (31,5-45 кВт), и блок контроля фаз, устройство контролирующее работу стабилизатора в трехфазном режиме и позволяющее подключать трехфазные потребители. Электронная схема с 12 ступенями регулировки напряжения в каждом блоке обеспечивает отклонение выходного напряжения в пределах 5% от номинального значения 380 вольт при изменении входных напряжений в пределах от 240 до 435 вольт (рабочий диапазон). В случае аварии на одной из фаз стабилизатор можно перевести в однофазный режим работы обеспечив тем самым питание однофазных потребителей на двух оставшихся фазах. Трехфазные потребители в этом режиме должны быть отключены. В трехфазном режиме стабилизатор контролирует обрыв фазы, несимметрию фаз, порядок чередования фаз.
Для перехода из трехфазного в однофазный режим нужно переключить флажок автоматического выключателя «К» на панели управления БКФ в положение «ON».
|
Производитель |
Энергия |
|
Cтрана производства |
Россия |
|
Гарантия |
36 месяцев |
|
Расчетный срок службы |
15 лет |
|
Применение |
Для дачи / Для промышленных нужд / Для частного дома |
|
Тип напряжения |
Трехфазный |
|
Состав комплекта |
3 блока 220В по 15 кВА + БКС |
|
Принцип стабилизации |
Тиристорный |
|
Мощность (кВА) |
45 |
|
Режим работы |
Непрерывный |
|
Способ установки |
Напольный / Настенный |
|
Тип охлаждения |
Воздушное (конвекционное и принудительное) |
|
Дисплей |
Цифровой |
|
Индикация |
Входное напряжение / Выходное напряжение / Ступень стабилизации |
|
Подключение |
Клеммная колодка |
|
Режим "БАЙПАС" |
Есть |
|
Задержка включения |
6 секунд |
|
Предельный диапазон входных напряжений (В) |
60-265 |
|
Рабочий диапазон входных напряжений (В) |
125-254 |
|
Рабочий диапазон выходных напряжений (В) |
206-234 |
|
Номинальное выходное напряжение (В) |
380 |
|
Отклонение выходных напряжений |
±5% |
|
Время реакции на изменение напряжения (мс) |
20 |
|
Количество ступеней регулировки |
12 |
|
Защита от повышенного напряжения, откл. при |
≥ 265В |
|
Защита от пониженного напряжения, откл. при |
≤ 60В |
|
Защита от перегрева трансформатора, откл. при |
≥ 120 °С |
|
Защита от перегрузки по току |
Автоматический выключатель |
|
Контроль обрыва фаз |
Есть |
|
Контроль перекоса фаз |
Есть |
|
Контроль чередования фаз |
Есть |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP20 |
|
Температура эксплуатации (°С) |
-30...+40 |
|
Температура хранения (°С) |
-40...+45 |
|
Относительная влажность (%) |
80 |
|
КПД при полной нагрузке (%) |
98 |
|
Габаритные размеры (мм) |
360х200х1500 |
|
Вес (кг) |
101 |
