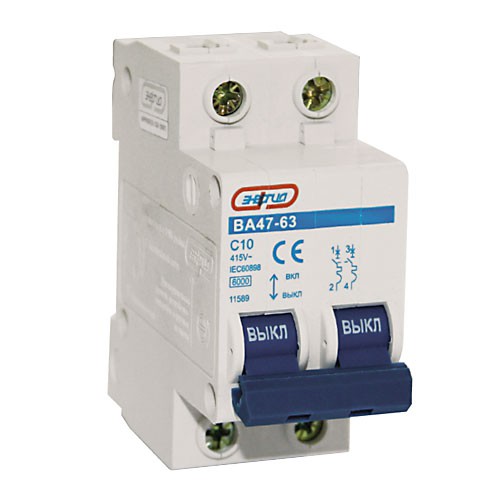

Автоматический выключатель ВА 47-63 "Энергия"

Автоматические выключатели ВА 47-63 "Энергия" - ЭТК  Урал Лайн, Тюмень
Остаток: Под заказ
Заказать

В компании Урал Лайн вы cможете приобрести автоматические выключатели и другое модульное оборудование по доступным ценам.

Автоматический выключатель (автомат)
— это механический коммутационное устройство, способное проводить в течение заданного времени, автоматически отключать токи в указанном аномальном состоянии цепи (таких как токи короткого замыкания) и включать ток.

Автоматические выключатели
предназначены для защиты электроустановок и приборов от коротких замыканий и перегрузок в сети, а также для нечастых включений и отключений электрических цепей.

Автоматические выключатели серии ВА47-63 наиболее широко используются для защиты электрических цепей от перегрузок и токов короткого замыкания с предельной коммутационной способностью в диапазоне от 4500А до 6000А. Автоматический выключатель ВА47-63 является надежным и экономичным решением для широкого спектра задач.

Автоматические выключатели серии ВА47-63 подходят для применения как в жилом секторе (квартиры, дачи, коттеджи, дома и т.д.), так и в административных зданиях и коммерческом секторе (офисы, магазины, рестораны, гостиницы и т.д.)

Конструкция:

Автоматические выключатели ВА47-63 собраны в не поддерживающих горение корпусах «1» из avt_v_razreze(1).jpgтермоустойчивой и прочной пластмассы и имеют замки «2» для монтажа на 35 мм DIN-рейку. Выключатели снабжены двумя типами защиты: тепловой - для защиты от длительных токовых перегрузок, выполненной на биметаллической пластине «3» и электромагнитной - для защиты от токов короткого замыкания, выполненной на электромагнитной катушке «4». Токовый расцепитель «5» выполнен из меди и имеет посеребренные контакты. Дугогасительная камера, состоящая из девяти пластин, повышает коммутационную износостойкость и дает высокие характеристики предельной коммутационной способности. Надежный контакт с проводниками обеспечивают комбинированные зажимы «7» из посеребренной меди и анодированной стали.

Принцип действия:

При работе в нормальном режиме автоматический выключатель ВА47-63 пропускает через себя электрический ток от самых минимальных до величин соответствующих маркировке. В случае возникновения в цепи перегрузки или короткого замыкания, срабатывает механизм защиты и автомат выключается. Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в защищаемой цепи, нагревает биметаллическую пластину «3», которая из-за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, автомат срабатывает, цепь разрывается.

Размеры DIN рейки:

Автоматические выключатели крепятся на стандартную DIN рейку. На автоматический выключатель могут быть установлены различные дополнительные устройства, такие как контакт состояния, независимый расцепитель, расцепитель минимального или максимального напряжения.


Наименование                                                                        Артикул


Автоматич. выкл. 1P 3A ВА 47-63   ЭНЕРГИЯ                             Е0301-0003
Автоматич. выкл. 1P 4A ВА 47-63   ЭНЕРГИЯ                             Е0301-0004
Автоматич. выкл. 1P 6A ВА 47-63   ЭНЕРГИЯ                             Е0301-0005
Автоматич. выкл. 1P 10A ВА 47-63 ЭНЕРГИЯ                             Е0301-0006
Автоматич. выкл. 1P 16A ВА 47-63 ЭНЕРГИЯ                             Е0301-0007
Автоматич. выкл. 1P 20A ВА 47-63 ЭНЕРГИЯ                             Е0301-0008
Автоматич. выкл. 1P 25A ВА 47-63 ЭНЕРГИЯ                             Е0301-0009
Автоматич. выкл. 1P 32A ВА 47-63 ЭНЕРГИЯ                             Е0301-0010
Автоматич. выкл. 1P 40A ВА 47-63 ЭНЕРГИЯ                             Е0301-0011
Автоматич. выкл. 1P 50A ВА 47-63 ЭНЕРГИЯ                             Е0301-0012
Автоматич. выкл. 1P 63A ВА 47-63 ЭНЕРГИЯ                             Е0301-0013




Автоматич. выкл. 2P 2A ВА 47-63  ЭНЕРГИЯ                              Е0301-0014
Автоматич. выкл. 2P 4A ВА 47-63  ЭНЕРГИЯ                              Е0301-0015
Автоматич. выкл. 2P 6A ВА 47-63  ЭНЕРГИЯ                              Е0301-0016
Автоматич. выкл. 2P 10A ВА 47-63 ЭНЕРГИЯ                             Е0301-0017
Автоматич. выкл. 2P 16A ВА 47-63 ЭНЕРГИЯ                             Е0301-0018
Автоматич. выкл. 2P 20A ВА 47-63 ЭНЕРГИЯ                             Е0301-0019
Автоматич. выкл. 2P 25A ВА 47-63 ЭНЕРГИЯ                             Е0301-0020
Автоматич. выкл. 2P 32A ВА 47-63 ЭНЕРГИЯ                             Е0301-0021
Автоматич. выкл. 2P 40A ВА 47-63 ЭНЕРГИЯ                             Е0301-0022
Автоматич. выкл. 2P 50A ВА 47-63 ЭНЕРГИЯ                             Е0301-0023
Автоматич. выкл. 2P 63A ВА 47-63 ЭНЕРГИЯ                             Е0301-0024




Автоматич. выкл. 3P 1A ВА 47-63   ЭНЕРГИЯ                             Е0301-0025
Автоматич. выкл. 3P 2A ВА 47-63   ЭНЕРГИЯ                             Е0301-0026
Автоматич. выкл. 3P 3A ВА 47-63   ЭНЕРГИЯ                             Е0301-0027
Автоматич. выкл. 3P 6A ВА 47-63   ЭНЕРГИЯ                             Е0301-0028
Автоматич. выкл. 3P 10A ВА 47-63 ЭНЕРГИЯ                             Е0301-0029
Автоматич. выкл. 3P 16A ВА 47-63 ЭНЕРГИЯ                             Е0301-0030
Автоматич. выкл. 3P 20A ВА 47-63 ЭНЕРГИЯ                             Е0301-0031
Автоматич. выкл. 3P 25A ВА 47-63 ЭНЕРГИЯ                             Е0301-0032
Автоматич. выкл. 3P 32A ВА 47-63 ЭНЕРГИЯ                             Е0301-0033
Автоматич. выкл. 3P 40A ВА 47-63 ЭНЕРГИЯ                             Е0301-0034
Автоматич. выкл. 3P 50A ВА 47-63 ЭНЕРГИЯ                             Е0301-0035
Автоматич. выкл. 3P 63A ВА 47-63 ЭНЕРГИЯ                             Е0301-0036


Автоматич. выкл. 4P 25A ВА 47-63 ЭНЕРГИЯ                             Е0301-0038
Автоматич. выкл. 4P 32A ВА 47-63 ЭНЕРГИЯ                             Е0301-0039
Автоматич. выкл. 4P 40A ВА 47-63 ЭНЕРГИЯ                             Е0301-0040
Автоматич. выкл. 4P 50A ВА 47-63 ЭНЕРГИЯ                             Е0301-0041
Автоматич. выкл. 4P 63A ВА 47-63 ЭНЕРГИЯ                             Е0301-0042


Для того, чтобы купить автоматический выключатель, вы можете обратиться к нашему менеджеру любым удобным способом: по телефону, через ICQ или воспользовавшись формой обратной связи. Цены на все товары каталога и их наличие, вы так же можете посмотреть скачав наш прайс-лист.
